Regulace a řízení kotlů ATMOS

Ekvitermní regulace ATMOS ACD 01 je novým regulačním prvkem pro všechny kotle ATMOS. Regulace je vybavena velkým displejem, na kterém je možné sledovat nejdůležitější údaje o stavu kotle a topného systému. Speciální programem ATMOS, vytvořený pro podmínky kotlů na pevná paliva je schopen řídit následující:

ATMOS ACD 01
  1. vytápění dvou topných okruhů (např. klasické radiátory + podlahové vytápění) podle požadované teploty v místnosti, venkovní teploty a v závislosti na čase pomocí dvou typů pokojových jednotek
  2. jeden kotlový okruh pro dodržení minimální teploty vratné vody do kotle 65 °C, přes trojcestný mísící ventil s čerpadlem a vytápění jednoho topného okruhů (např. klasické radiátory nebo podlahové vytápění) podle požadované teploty v místnosti, venkovní teploty a v závislosti na čase pomocí dvou typů pokojových jednotek
  3. ohřev teplé užitkové vody na požadovanou teplotu (např. 55 °C)
  4. solární ohřev přes sluneční kolektory
  5. optimální nabíjení a vybíjení akumulačních nádrží dle požadavků zákazníka
  6. automatické přepínání provozu dvou kotlů, např. kotle na dřevo a zemní plyn
  7. kompletní provoz kotle na základě potřeb topného systému včetně odtahového ventilátoru

Elektronická regulace ATMOS ACD 01 je dodávána jako sada včetně potřebných čidel a připojovací svorkovnice pro snadnou montáž do panelu kotle v tomto složení:

Nejčastější dotazy

Návod k obsluze (PDF 10,8MB)


Složení sady ekvitermní regulace ATMOS ACD 01

objednací kód sady S0074

Pořadové číslo Název Výrobní označení Počet v sadě Měřící rozsah Délka kabelu
1 Ekvitermní regulátor ACD01 1 - -
2 Připojovací svorkovnice SCS 12 1 - -
3 Čidlo venkovní teploty (AF) T7416A1022 1 -40 … +70 0 m
4 Kotlový snímač teploty (WF) KTF 20 2 -20 … +100 4 m
5 Příložné čidlo topného systému (VF) VF20A 2 0 … +110 4 m
6 Čidlo TUV KTF 20 1 -20 … +100 4 m

Pro optimální a úsporné vytápění vašeho objektu vám doporučujeme dokoupit jako příslušenství, pro každý topný okruh v systému (např. klasické radiátory a podlahové vytápění), jednu z našich pokojových jednotek. Získáte tím výrazně lepší možnost regulovat topný systém zvláště v jarním a podzimním období podle pokojové teploty. V případě, že budete chtít naší regulací řídit i provoz kotle, je nutné dokoupit k sadě čidlo teploty spalin T7425B1011 (0 - 300 °C), nebo čidlo spalin s vyšší teplotní odolností AGF2 (0 - 400 °C). V případě využití regulace pro solární ohřev je nutné dokoupit čidlo pro solar T7425B1011 (0 - 300 °C) a další čidlo KTF20.

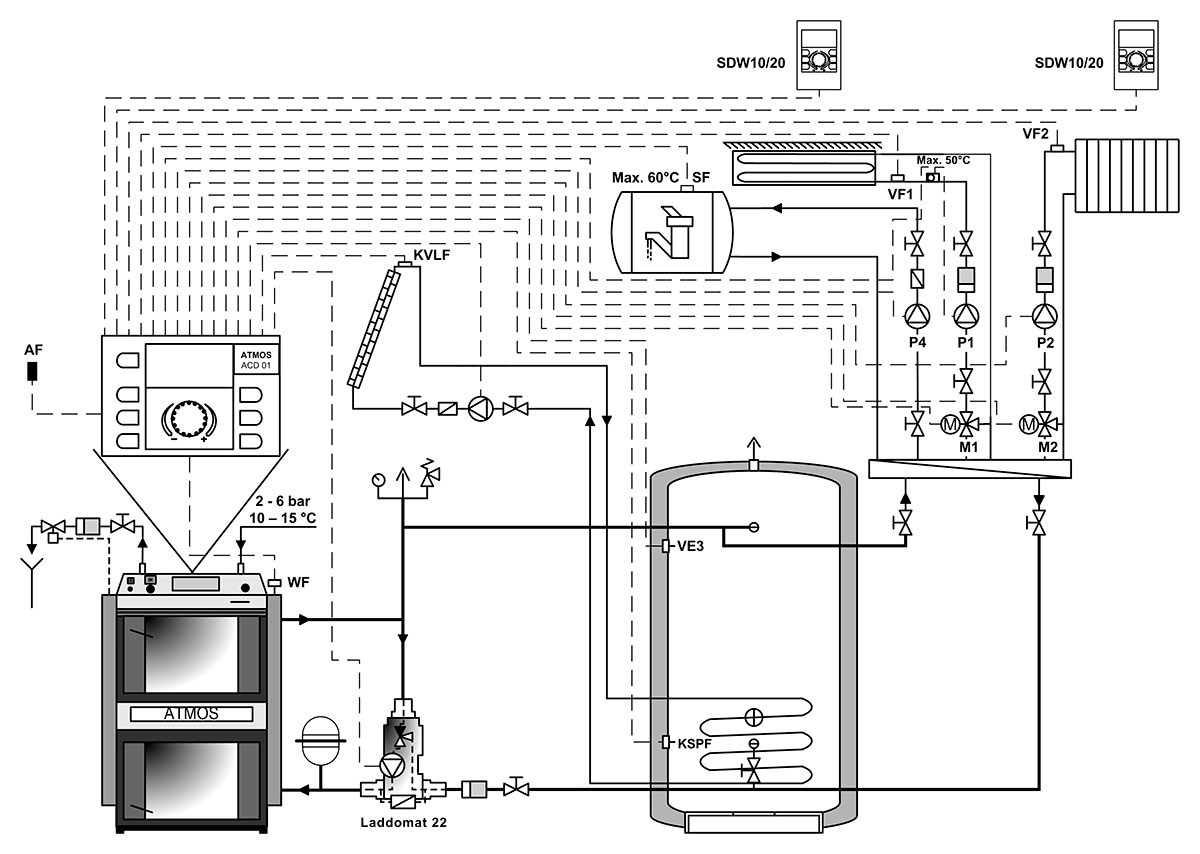

prospekt_acd_01_10_2017_laddomat_1

Panel s elektronickou regulací ATMOS ACD 01

Panel  s elektronickou regulací ATMOS ACD 01

VOLITELNÉ PŘÍSLUŠENSTVÍ K REGULACI ATMOS ACD 01

Název   Výrobní označení Délka kabelu Měřící rozsah
Ekvitermní regulátor ACD 01 ACD 01
Kód: P0404
- -
Připojovací svorkovnice SCS 12 SCS 12
Kód: P0405
- -
Pokojová jednotka
bez displeje

- pro všechny regulace ACD01
SDW 10 SDW 10
Kód: P0406
- -
Pokojová jednotka
s displejem

- pro regulaci verze 3.0 a 3.3
SDW 20 SDW 20
Kód: P0407
- -

Krabička se svorkovnicí
pro instalaci regulace
na zeď
SWS 12 SWS 12
Kód: P0408

Čidlo venkovní
teploty (AF)



T7416A1022 T7416A1022
Kód: P0409
0 m -40 .. +70
Kotlový snímač
teploty (WF)



KTF 20 KTF 20
Kód: P0410
2 m -20 .. +100
Příložné čidlo topného
systému (VF)



VF20A VF20A
Kód: P0411
0 m 0 .. +110
Čidlo TUV


KTF 20 KTF 20
Kód: P0410
2 m -20 .. +100
Čidlo spalin pro ovládání
provozu kotle



AGF2 AGF2
Kód: P0413
2 m 0 .. +400
Čidlo solárního panelu
a čidlo spalin pro ovládání
provozu kotle



T7425B1011 T7425B1011
Kód: P0414
2,5 m -20 .. +300
PVC stíněný kabel
dvoulinka (čidla, jednotky)
PVC stíněný kabel Kód: S0636 cena za 1 metr -
Silikonový stíněný kabel
dvoulinka (čidla, jednotky)
Silikonový stíněný kabel Kód: S0637 cena za 1 metr -
Bužírka ovinovací spirálová
pro sloučení kabeláže
Bužírka ovinovací Kód: S0270 cena za 1 metr -
Dutinka s cínem ke spojování
vodičů (k prodloužení čidel)
Dutinka  s cínem Kód: P0445 - -
CO ALARM - 230VAC,
záložní baterie, výsrupní relé
výměnný snímací element
SF340F SF340F
Kód: S0087
- -
Vyměnitelný snímací element pro CO ALARM SF340F   SF340M
Kód: S0089
- -
CO ALARM - 9V baterie,
jednorázový detektor na 6 let
SF450EN SF450EN
Kód: S0088
- -

SERVOPOHONY NA SMĚŠOVACÍ VENTILY A JEJICH PŘÍSLUŠENSTVÍ

Název a typ Napájení
V/Hz
Příkon
W
Servopohon ESBE ARA600 - 120s - tříbodový - Kód: P0415 230/50 2

Servopohon BELIMO HR230–3-T - 140s – tříbodový – pouze pro ventily BELIMO - Kód: P0423 230/50 3,5
Servopohon BELIMO HT230–3-T - 140s – tříbodový (nutno koupit montážní sadu) - Kód: P0424 230/50 3,5

Montážní sada WNR pro použití servopohonu BELIMO HT230-3-T na směšovací ventil BELIMO – nutné příslušenství - P0425 - -
Montážní sada MS-NRE pro použití servopohonu BELIMO HT230-3-T na směšovací ventil ESBE - Kód: P0426 - -
