Pneumatická doprava

Pneumatická doprava pelet slouží k průběžnému doplňování paliva z externího centrálního zásobníku do nádrže na pelety v prostoru kotelny.

Příslušenství pro pneumatickou dopravu pelet slouží k její bezproblémové a pohodlné instalaci a provozu.


Pneumatická doprava pelet ATMOS APS 250, APS 250 S, APS (150) 250 SPX(2), APS 500

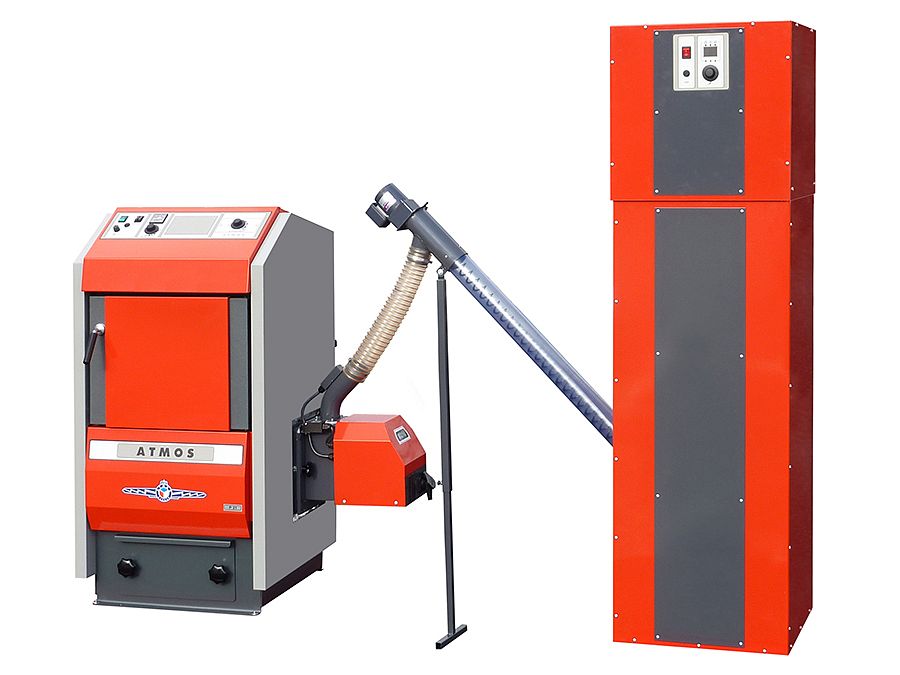

pneumaticka_doprava_pelet_p14_cerveny_1 Kotel D21P s APS 250

Pneumatická doprava pelet APS 250, APS 250 S, APS 250 SPX, APS 500 jsou kompaktní zařízení sloužící k pohodlnému zásobování kotle peletami z velkého zásobníku umístěného mimo kotelnu. Zásobníku, který je vytvořen z volných skladovacích prostorů v domě nebo mimo vytápěný objekt. Jako zásobník se velmi často také používá textilní silo, které umožní jednoduchou a rychlou instalaci.

Pneumatická doprava pelet se skládá z vyrovnávací nádrže o objemu 250 / 500 l (mimo APS 250 S (SPX) - bez nádrže), speciálního odlučovacího zásobníku se zabudovaným sacím ventilátorem a rotačního snímače hladiny pelet.

Vše je řízeno elektronickou regulací AC21 a AC19 s displejem pro zobrazování aktuálního stavu a činnosti.

Kompaktní pneumatická doprava pelet ATMOS APS 250/500 s vyrovnávacím zásobníkem je určena pro výkony kotlů od 5 do 80 kW. Možnost čerpání do délky hadic až 15 m (2x 15 m).

Průměr vyztužené antistatické hadice: 50/51 mm (není součástí dodávky)

Pneumatická doprava pelet ATMOS APS 250
červená  - kód: H0550
modrá - kód: H0551

Pneumatická doprava pelet ATMOS APS 250 S - samostatná (sada bez nádrže)
- sada obsahuje mezikus (rámeček) pro připevnění na jakoukoliv nádrž
červená - kód: H0313
modrá - kód: H0314


Pneumatická doprava pelet ATMOS APS (150) 250 SPX / APS 250 SPX2 - samostatná (sada bez nádrže pro DxxPX)
- sada obsahuje mezikus (rámeček) pro připevnění na kotle DxxPX
červená/tmavě šedá (APS 150 SPX) - D10PX - kód: H0563
tmavě šedá/červená (APS 250 SPX) - D15PX, D20PX - kód: H0317
tmavě šedá/červená (APS 250 SPX2) - D25PX - kód: H0319


Pneumatická doprava pelet ATMOS APS 250 SPK3 - samostatná (sada bez nádrže)
- sada obsahuje mezikus (rámeček) pro připevnění pouze na nádrž AZPD 400 / AZPU 400
červená - kód: H0323
modrá - kód: H0324


Pneumatická doprava pelet ATMOS APS 500 - pro dva kotle (dopravníky a hořáky)
červená - kód: H0315
modrá - kód: H0316

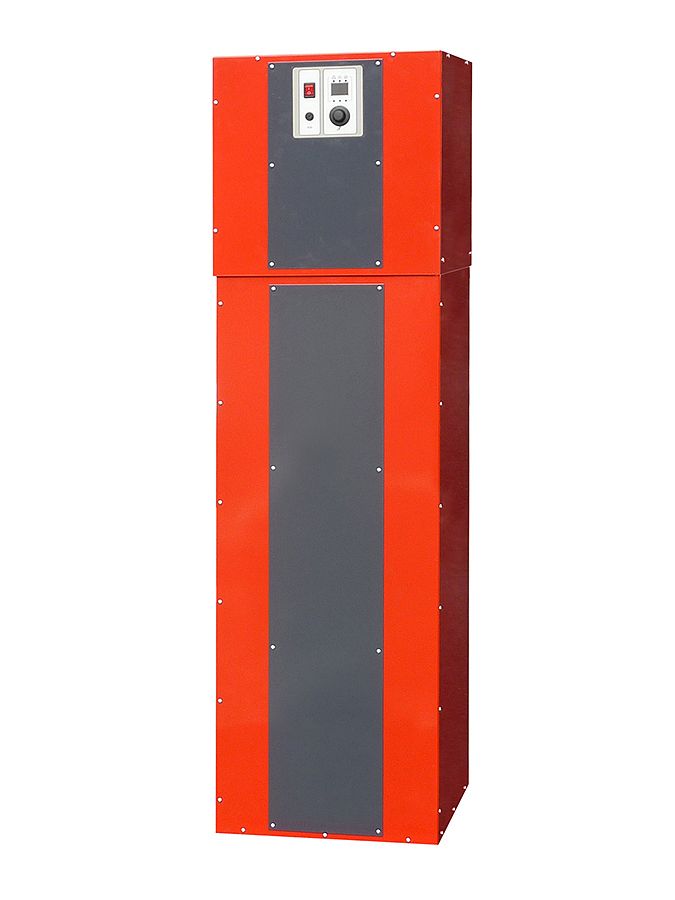

pneumaticka_doprava_pelet_cervena ATMOS APS 250

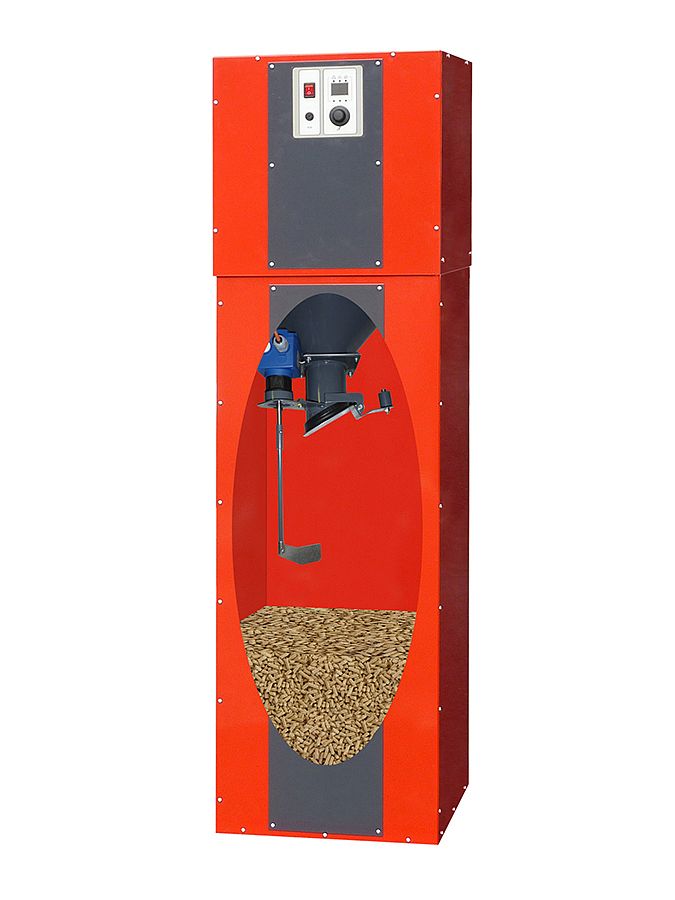

pneumaticka_doprava_pelet_cervena_s_otvorem řez - ATMOS APS 250

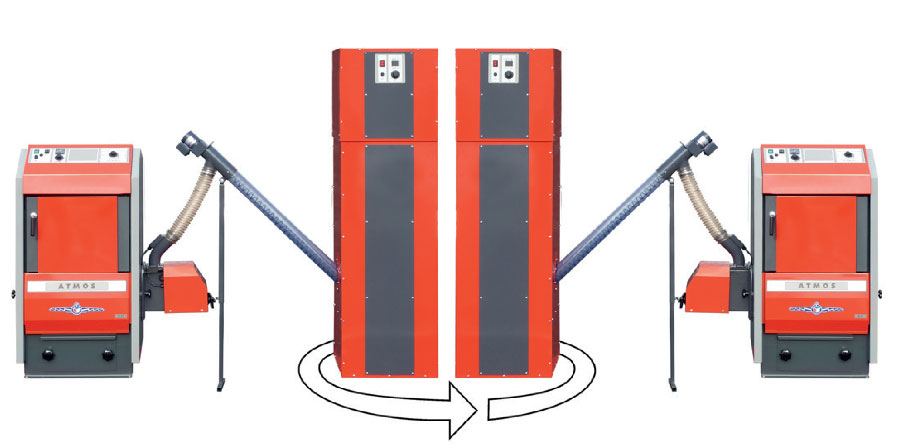

pneumaticka_doprava_aps250_dva_kotle1 možnosti instalace APS 250

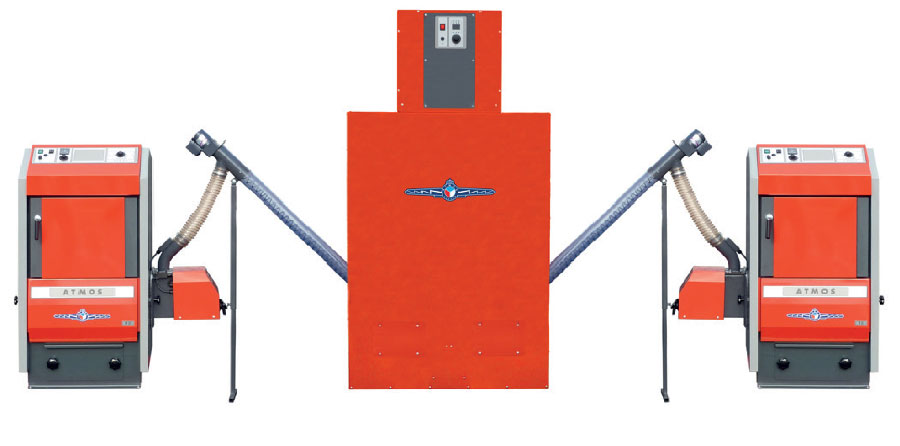

pneumaticka_doprava_aps500_dva_kotle1 APS 500 pro dva kotle

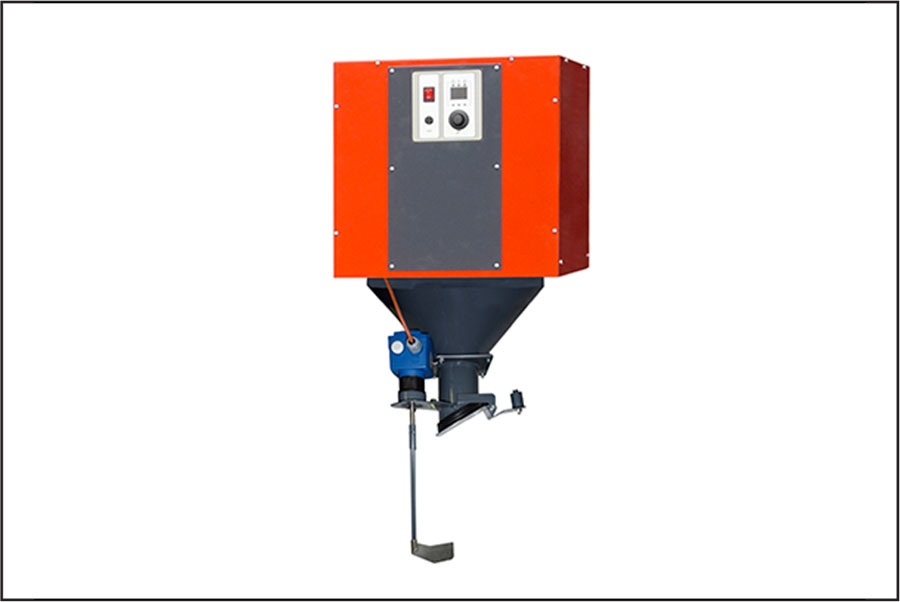

pneumaticka_doprava_aps250sAPS 250 S

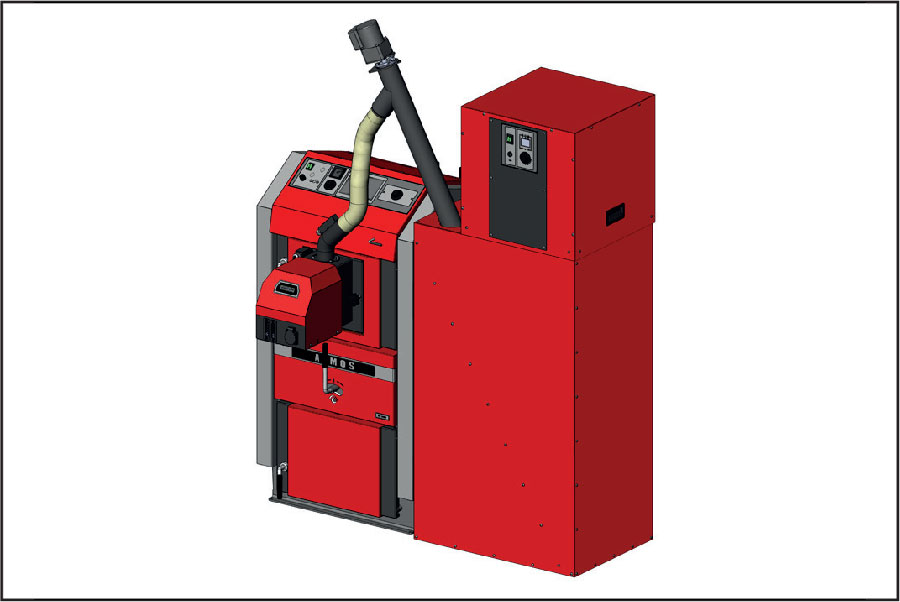

pneumaticka_doprava_aps250s_na_azpuAPS 250 S na kompaktní nádrži pelet AZPU

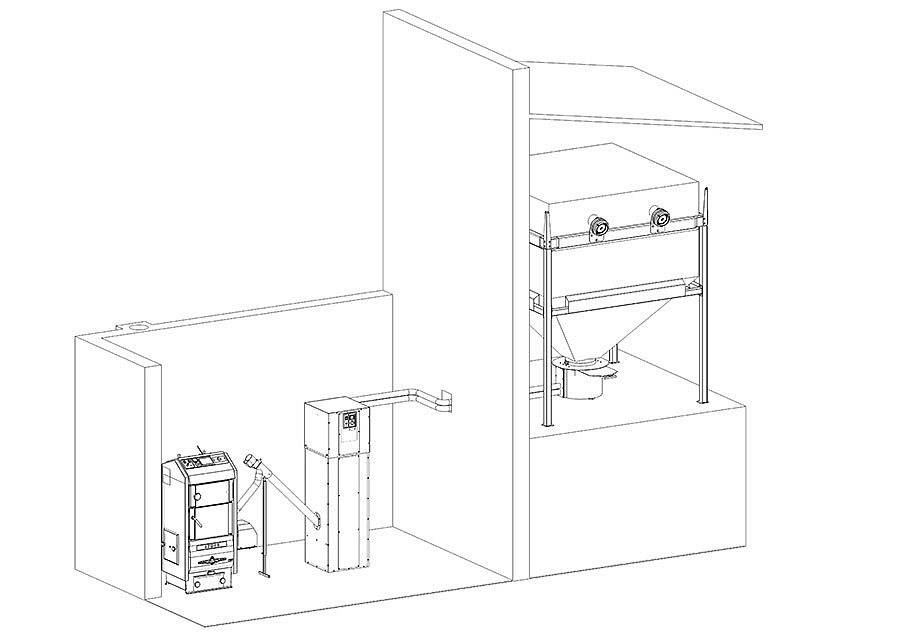

kotelna_silo_venku_3_4Možnost použití pneumatické dopravy a textilního zásobníku pelet



Příslušenství pro pneumatickou dopravu pelet

Antistatická hadice o průměru 50 mm - á 1 m - kód: H0112

Speciální hadice pro propojení mezi sacím ventilátorem a zásobníkem (např. ATZ). Potřebná délka hadice je vždy dvojnásobkem vzdálenosti mezi velkým zásobníkem (např. ATZ) a pneumatickým podavačem.
Hadice je dodávána v délkách - 12.5 m a 25 m.

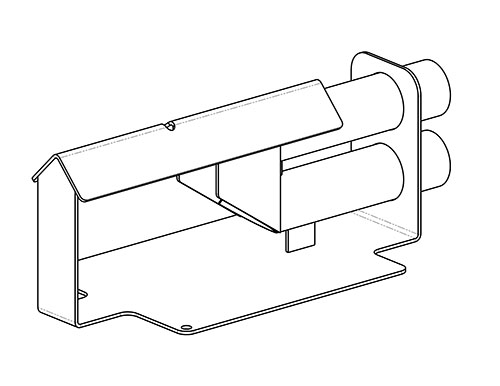

saci_hrdlo_2_silne_cary_72_1

Pneumatická sonda - kód: H0511

- je určena pro vícebodové nasávaní pelet ze zásobníku s rovným (šikmým) dnem

- průměr vyztužené antistatické hadice: 50/51 mm

- základní rozměr: šířka x výška x hloubka = 200 x 153 x 423

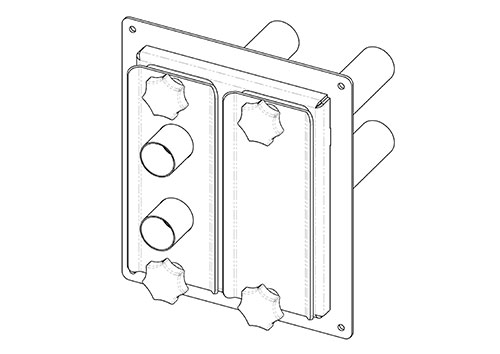

rozdelovac_pneumaticke_dopravy_rpd_2_72_1

Rozdělovač pneumatické dopravy - 2 okruhy - kód: H0542

- je určen pro pneumatickou dopravu pelet při použiti dvou pneumatických sond (H0511) v zásobníku s rovným (šikmým) dnem.

Slouží k přehozeni (změně) nasávacího místa v zásobníku.

Při větším počtu sond je možné rozdělovače řadit vedle sebe.

prepinac_pneumatiky_3x_72_1

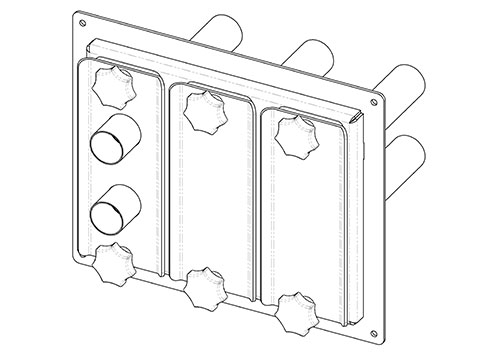

Rozdělovač pneumatické dopravy - 3 okruhy - kód: H0543

- je určen pro pneumatickou dopravu pelet při použiti tři pneumatických sond (H0511) v zásobníku s rovným (šikmým) dnem.

Slouží k přehozeni (změně) nasávacího místa v zásobníku.

Při větším počtu sond je možné rozdělovače řadit vedle sebe.

krtek_saci_sonda_72

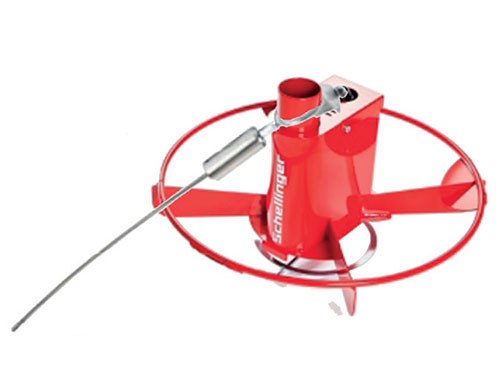

Krtek - pohyblivá sonda pro odsávání pelet - kód: H0293

- odsávací systém dřevěných pelet Krtek - Maulwurf je navržen pro přepravu pelet z velkého zásobníku do prostoru kotelny pomocí pneumatické dopravy pelet ATMOS.

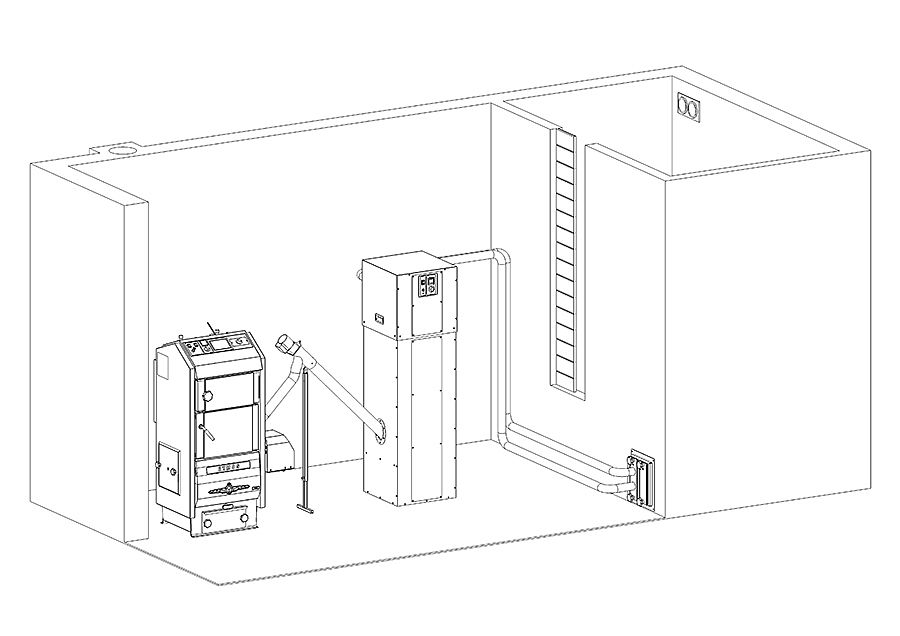

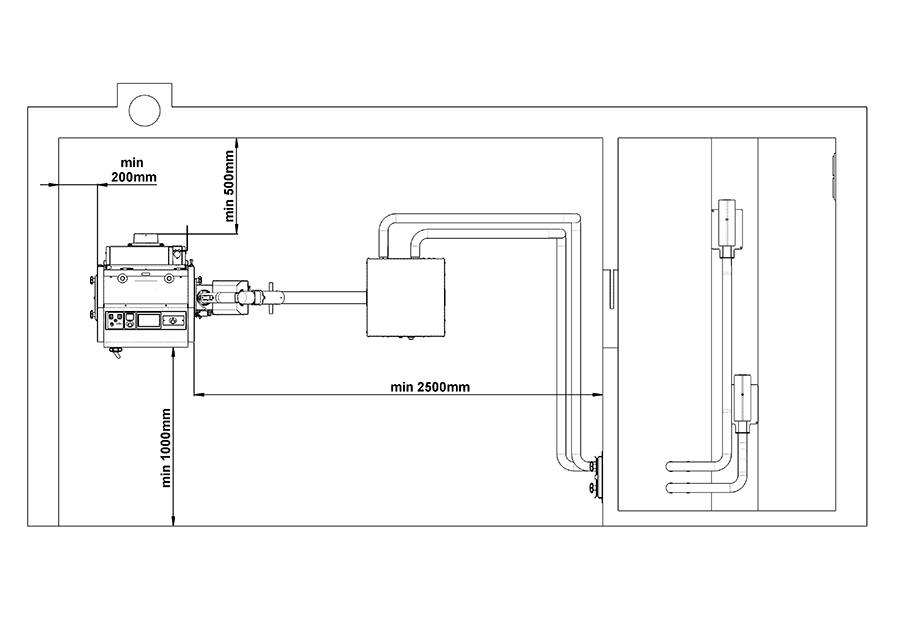

Ukázka zásobníku s vícebodovým nasáváním pelet pneumatickou dopravou

kotelna_2_sondy_3
kotelna_2_sondy_1_72_aps250
