Dopravníky na pelety

Šnekové dopravníky pelet jsou určené pro hořáky na pelety ATMOS.

Pro hořák A25 jsou určeny bezhřídelové dopravníky DA v délkách od 1,5 m do 4 m.

Pro hořáky A45 a A85 jsou určeny hřídelové dopravníky DRA v délkách od 1,7 m do 5 m.

Dopravníky jsou vybaveny motorem s převodovkou.

Ke každému dopravníku je dodávána podpěrná noha. Její délku nastavíme tak, aby byl úhel dopravníku maximálně 45° a hadice byla napnutá.


Dopravníky pro hořák ATMOS A25

DA1500, DA2000, DA2500, DA3000, DA4000

Šnekový dopravník DA1500 o délce 1,5 m a průměru 75 mm (převodovka 25 W) Kód: H0151
Tento dopravník je určen pouze pro kotle, u kterých je hořák zabudován v boku kotle - D14P, D21P, D25P, 15P, D20P a kombi kotel DCxxSP. Tento dopravník není určen pro kotle s úpravou pro hořák na pelety.

Šnekový dopravník DA2000 o délce 2 m  a průměru 75 mm (převodovka 25 W) Kód: H0207
Tento dopravník je především určen pro zplynovací kotle se zabudovaným hořákem ve vrchních přikládacích dvířkách - DCxxS(X), DCxxRS, CxxS, ACxxS. Lze jej však použit i pro standardní kotle na pelety typ DxxP.

Šnekový dopravník DA2500 o délce 2,5 m a průměru 75 mm (převodovka 25 W) Kód: H0208

Šnekový dopravník DA3000 o délce 3 m  a průměru 75 mm (převodovka 40 W) Kód: H0209

Šnekový dopravník DA4000 o délce 4 m  a průměru 75 mm (převodovka 40 W) Kód: H0212
Tyto dopravníky jsou určeny pro všechny kotle na pelety ATMOS, kdy je zásobník paliva ve větší vzdálenosti od kotle.

Délka dopravníku musí být vybrána tak, aby hadice mezi hořákem a dopravníkem byla napnutá a měla minimálně délku 20 cm (optimálně 30 - 60 cm) z důvodu bezpečnosti. Maximální délka hadice by neměla být větší než 1 m.

- s nohou dopravníku - ke každému dopravníku je dodávána podpěrná noha. Její délku nastavíme tak, aby byl úhel dopravníku maximálně 45° a hadice byla napnutá.

- zavěšení od stropu - ve stísněných prostorech doporučujeme nohu nahradit řetízkem (součástí dodávky dopravníku), na který zavěsíme dopravník od stropu. Její délku nastavíme tak, aby byl úhel dopravníku maximálně 45° a hadice byla napnutá.

POZOR: Dopravník je dodáván samostatně, ale je nedílnou součástí systému hořáku na pelety A25

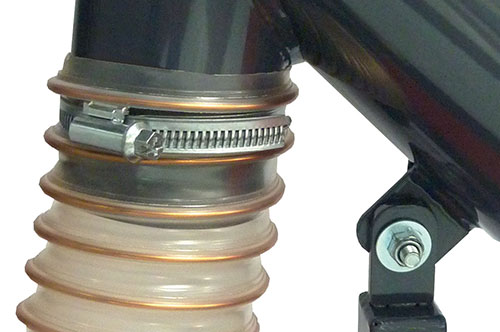

dopravnik_hadice

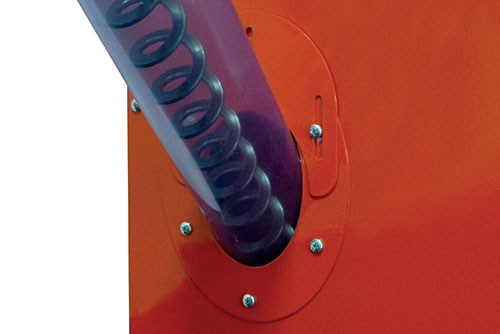

da_v_nadrzi

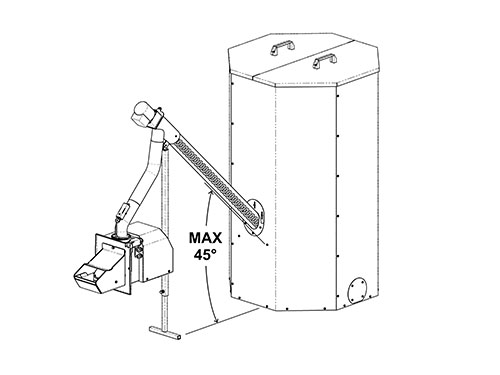

/instalace_da_dopravniku_nadoba_500l_se_snekem_noha

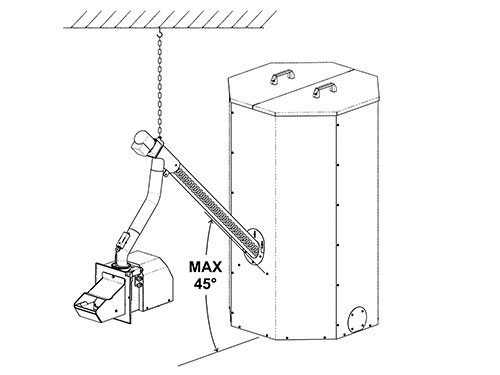

instalace_da_dopravniku_nadoba_500l_se_snekem_retizek

Dopravníky pro hořáky ATMOS A45 / A85

DRA50 - 1,7 m, DRA50 - 2,5 m, DRA50 - 4 m, DRA50 - 5 m

Šnekový dopravník hřídelový DRA50 kód: H0039
o délce 1,7 m a průměru 80 mm (převodovka 40 W)

Šnekový dopravník hřídelový DRA50 kód: H0037
o délce 2,5 m a průměru 80 mm (převodovka 40 W)

Šnekový dopravník hřídelový DRA50 kód: H0004
o délce 4 m a průměru 80 mm (převodovka 40 W)

Šnekový dopravník hřídelový DRA50 kód: H0005
o délce 5 m a průměru 80 mm (převodovka 40 W)

Délka dopravníku musí být vybrána tak, aby hadice mezi hořákem a dopravníkem byla napnutá a měla minimálně délku 20 cm (optimálně 30 - 60 cm) z důvodu bezpečnosti. Maximální délka hadice by neměla být větší než 1m.

- s nohou dopravníku - ke každému dopravníku je dodávána podpěrná noha. Její délku nastavíme tak, aby byl úhel dopravníku maximálně 45° a hadice byla napnutá.

- zavěšení od stropu - ve stísněných prostorech doporučujeme nohu nahradit řetízkem (součástí dodávky dopravníku), na který zavěsíme dopravník od stropu. Její délku nastavíme tak, aby byl úhel dopravníku maximálně 45° a hadice byla napnutá.

POZOR: Dopravník je dodáván samostatně, ale je nedílnou součástí systému hořáku na pelety A45 / A85

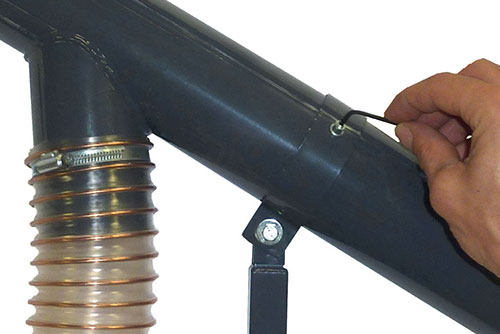

dra_hadice_utazeny_nohy

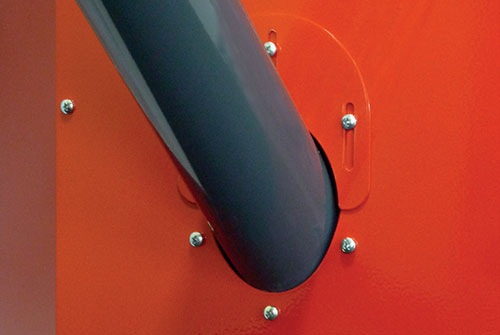

dra_v_nadrzi_72

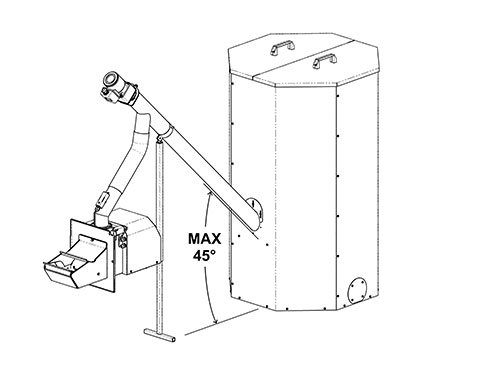

instalace_dra_dopravniku_nadoba_500l_noha

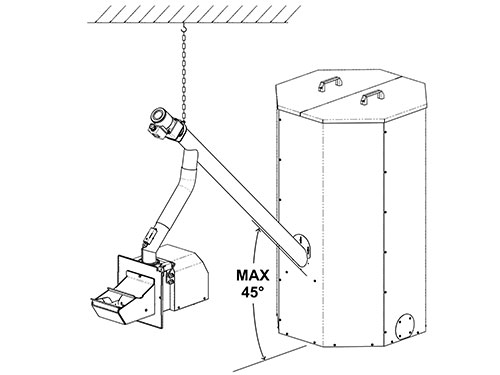

instalace_dra_dopravniku_nadoba_500l_retizek

Technické informace

dopravniky_koty

Dopravník Kód: Hořák A B C D E Převodovka
DA1500 H0151 A25 1500 75 250 130 65 25 W
DA2000 H0297 A25 2000 75 250 130 65 25 W
DA2500 H0208 A25 2500 75 250 130 65 25 W
DA3000 H0209 A25 3000 75 260 165 65 40 W
DA4000 H0212 A25 4000 75 260 165 65 40 W
-------- ------- --------- ----- --- --- --- --- ----------
DRA50 H0039 A45 / A85 1700 80 430 200 75 40 W
DRA50 H0037 A45 / A85 2500 80 430 200 75 40 W
DRA50 H0004 A45 / A85 4000 80 430 200 75 40 W
DRA50 H0005 A45 / A85 5000 80 430 200 75 40 W
-------- ------- --------- ----- --- --- --- --- ----------
DRA25 pro AZPD A25 / A45 1350 75 350 160 65 / 75 25 W
DRA25 pro AZPU A25 / A45 1700 75 350 160 65 / 75 25 W
